  • 圆盘式疏水阀

  • 产品参数
  • 【型号】:
  • CS49H-16
  • 【阀芯】:
  • 不锈钢
  • 【口径】:
  • DN15-100
  • 【密封】:
  • 【压力】:
  • 1.6
  • 【温度】:
  • 180
  • 【阀体】:
  • WCB
  • 【介质】:
  • 产品特性
  • 圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

  • 圆盘式疏水阀 详细说明
  • 圆盘式疏水阀 介绍:

    CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式蒸汽疏水阀法兰连接、圆盘热动力结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16~PN40,阀体材料为灰铸铁(CS49H-16、S49H-16)、碳钢(CS49H-16C、CS49H-25、CS49H-40)的蒸汽疏水阀。圆盘式疏水阀用来自动排除蒸汽管道,用热设备中的凝结水,以保证管道畅通,提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合,还可用于烘房、烘箱、热压机等用汽设备中。

    工作原理

    圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。


    CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    CS49H-16、 S49H-16 16 1.6 ≤203 蒸汽、凝结水
    CS49H-16C 16 1.6 ≤203
    CS49H-25 25 2.5 ≤210
    CS49H-40 40 4.0 ≤247

    CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀零部件材料
    型号 材料
    阀体、阀盖 阀座、阀杆、过滤网
    CS49H-16、 S49H-16 灰铸铁 不锈钢
    CS49H-16C 碳素铸钢 不锈钢
    CS49H-25 碳素铸钢 不锈钢
    CS49H-40 碳素铸钢 不锈钢

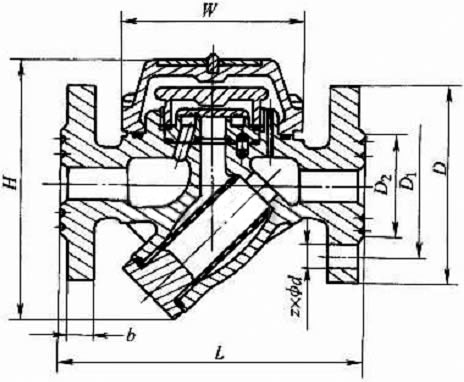

    产品外形及结构尺寸


    CS49H-16、S49H-16、CS49-16C 圆盘式疏水阀主要外形及结构尺寸(mm)
    DN L H D D1 D2 b z×Φd 重量/kg
    15 150 70 95 56 54 16 4×Φ13.5 4
    20 190 70 105 75 58 16 4×Φ13.5 4.2
    25 200 70 115 85 68 16 4×Φ13.5 4.5
    32 230 135 100 78 18 4×Φ17.5 6
    40 230 145 110 85 18 4×Φ17.5 8
    50 230 160 125 100 20 4×Φ17.5 9
    65 270 185 145 122 20 4×Φ17.5 13.5
    80 280 200 160 133 22 4×Φ17.5 17.5
    100 300 215 180 155 24 4×Φ17.5 20

    CS49H-25 圆盘式蒸汽疏水阀主要外形及结构尺寸(mm)
    DN L D D1 H z×Φd
    15 150 95 65 105 4×Φ14
    20 150 105 75 105 4×Φ14
    25 160 115 85 110 4×Φ14
    32 230 135 100 115 4×Φ18
    40 230 150 110 125 4×Φ18
    50 230 165 125 135 4×Φ18

    CS49H-40 圆盘式蒸汽疏水阀主要外形及结构尺寸(mm)
    DN L D D1 D2 D6 z×Φd 重量/kg
    15 150 95 65 46 40 4×Φ14 2.7
    20 150 105 75 56 51 4×Φ14 3.2
    25 160 115 85 65 58 4×Φ14 3.7
    40 230 150 110 84 76 4×Φ18 8.5
    50 230 165 125 99 88 4×Φ18 10.5
