衬氟隔膜阀是一种特殊形式的截断阀，衬氟隔膜阀用于控制一般腐蚀性以及强腐蚀性介质，阀体内腔表面覆有可选择的各种氟塑料，适用于各种不同工作温度和流体管路。

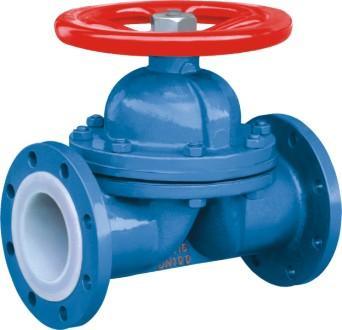

手动衬氟隔膜阀G41F46-10C 上海泉享阀门有限公司
相关型号: 「堰式G41F46、G941F46、G641F46」「直流式G45F46、G645F46、G945F46」;
衬氟隔膜阀
|
技术规范
|
||||||||||||||||||||||||
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
产品标识
|
供货规范
|
|
||||||||||||||||||
|
GB/T 12239
|
GB/T 12221/JB1688
|
JB/T78, GB4216
|
GB/T 13927
|
GB/T 12220
|
JB/T 7928
|
|
||||||||||||||||||
|
主要零部件材料
|
||||||||||||||||||||||||
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|||||||||||||||||||
|
Z
|
C
|
P
|
R
|
PL
|
PL
|
|||||||||||||||||||
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|||||||||||||||||
|
2
|
阀瓣/阀杆
|
HT250
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|||||||||||||||||
|
3
|
衬里/阀座
|
天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)
|
||||||||||||||||||||||
|
4
|
隔膜
|
橡胶、氟塑料 Rubber, fluoro plastic
|
||||||||||||||||||||||
|
5
|
手轮
|
HT250
|
||||||||||||||||||||||
|
主要尺寸及重量
|
||||||||||||||||||||||||
|
公称压力
|
工作压力
|
通径
|
L
|
D
|
D1
|
N-φd
|
F
|
H1
|
H2
|
D0
|
重量
|
|||||||||||||
|
mm
|
inch
|
|||||||||||||||||||||||
|
1.0 1.0
|
15
|
1/2
|
125
|
95
|
65
|
4-14
|
2
|
105
|
116
|
100
|
4.5
|
|||||||||||||
|
20
|
3/4
|
135
|
105
|
75
|
4-14
|
2
|
117
|
128
|
100
|
4.5
|
||||||||||||||
|
25
|
1
|
145
|
115
|
85
|
4-14
|
2
|
121
|
135
|
120
|
5
|
||||||||||||||
|
32
|
11/4
|
160
|
140
|
100
|
4-18
|
2
|
132
|
150
|
120
|
7
|
||||||||||||||
|
40
|
11/2
|
180
|
150
|
110
|
4-18
|
3
|
156
|
176
|
140
|
9
|
||||||||||||||
|
50
|
2
|
210
|
165
|
125
|
4-18
|
3
|
169
|
195
|
140
|
12.5
|
||||||||||||||
|
65
|
21/2
|
250
|
185
|
145
|
4-18
|
3
|
200
|
236
|
200
|
19
|
||||||||||||||
|
80
|
3
|
300
|
200
|
160
|
4-18
|
3
|
216
|
256
|
200
|
25.5
|
||||||||||||||
|
100
|
4
|
350
|
220
|
180
|
8-18
|
3
|
270
|
322
|
280
|
40
|
||||||||||||||
|
125
|
5
|
400
|
250
|
210
|
8-18
|
3
|
338
|
406
|
320
|
62
|
||||||||||||||
|
150
|
6
|
460
|
285
|
240
|
8-22
|
3
|
384
|
464
|
320
|
80.5
|
||||||||||||||
|
0.6 0.4
|
200
|
8
|
570
|
340
|
295
|
8-22
|
4
|
518
|
638
|
400
|
146
|
|||||||||||||
|
250
|
10
|
680
|
395
|
350
|
12-22
|
4
|
598
|
734
|
500
|
240
|
||||||||||||||
|
300
|
12
|
790
|
445
|
400
|
12-22
|
4
|
698
|
778
|
500
|
334
|
||||||||||||||
|
350
|
14
|
900
|
505
|
460
|
16-22
|
4
|
723
|
883
|
500
|
371
|
||||||||||||||
|
0.25
|
400
|
16
|
1000
|
565
|
515
|
16-25
|
4
|
868
|
1078
|
640
|
584
|
|||||||||||||
